Μηχανή οπτικής τοποθέτησης για τοποθέτηση του κουτιού δώρων Premium

υψηλή ακρίβεια

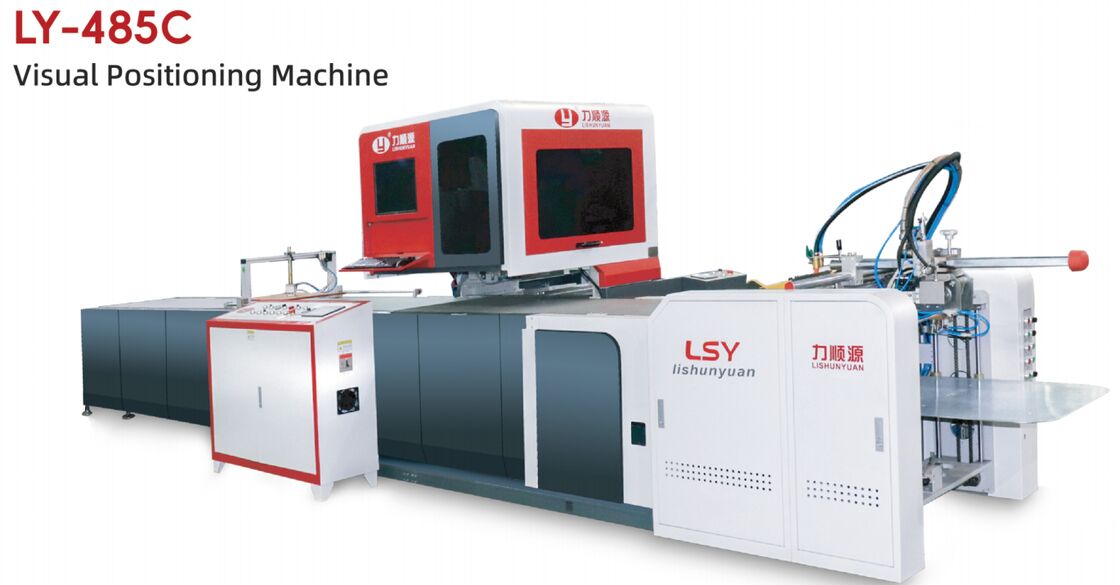

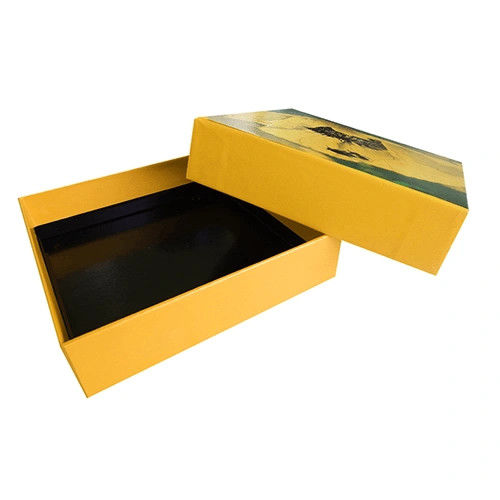

Η σειρά των προϊόντων LY-485, τα μέρη της Feida τροφοδοσίας, κολλήματος και μεταγωγικής λωρίδας χρησιμοποιούν ανεξάρτητο servo drive.και κάμερα για την οπτική θέση του εσωτερικού κουτιού, η οποία μπορεί να συνειδητοποιήσει υψηλή ακρίβεια στο άκαμπτο κουτί, βιβλιοθήκη, κουτί συρτάρι, ακανόνιστο σχήμα κουτιά.,Κουτί κοσμημάτων, κουτί ρολογιού, κουτί κρασιού, κουτί τσιγάρων κλπ.

1. υιοθετεί υψηλής ταχύτητας αυτόματο σύστημα τροφοδοσίας χαρτιού, το οποίο ελέγχεται πνευματικά, και οι δομές του είναι απλές και λογικές.

2Ο νέος σχεδιασμός του χαλκού συνεργάζεται με το καουτσούκ πιο συμπαγές, αποφεύγοντας αποτελεσματικά την επικάλυψη χαρτιού, και ο χαλκός είναι πιο ανθεκτικός.

3Το σύστημα τροφοδοσίας και τοποθέτησης χαρτιού υιοθετεί εισαγόμενη συσκευή φωτοηλεκτρικού ελέγχου υψηλής ακρίβειας για να κάνει την τοποθέτηση χαρτιού και χαρτονιού πιο ακριβή.

4Υιοθετεί έλεγχο PLC, απλή λειτουργία, τα προβλήματα εμφανίζονται απευθείας στο HMI το οποίο βοηθά τον χειριστή να λύσει εύκολα το πρόβλημα.

Τροφοδότης

1. Έλεγχος τροφοδοτήρα με σερβοκινητήρα
2Λειτουργία αναστροφής τροφοδοσίας χαρτιού
3Πνευματικές βαλβίδες ελέγχου κενού μεγάλης διαμέτρου
4. Το ελαστικό κυλίνδρο πίεσης για το χαρτί τροφοδοσίας
5Αντιστατική πλατφόρμα για χαρτί
6Η λειτουργία αυτόματης ανύψωσης για την τροφοδοτική στοίβα
7. Τροφοδοτική στοίβα αυτόματη διακοπή όταν το πάνω χαρτί στη θέση Feeder έλεγχο από κινητήρα servo

Τοποθέτηση

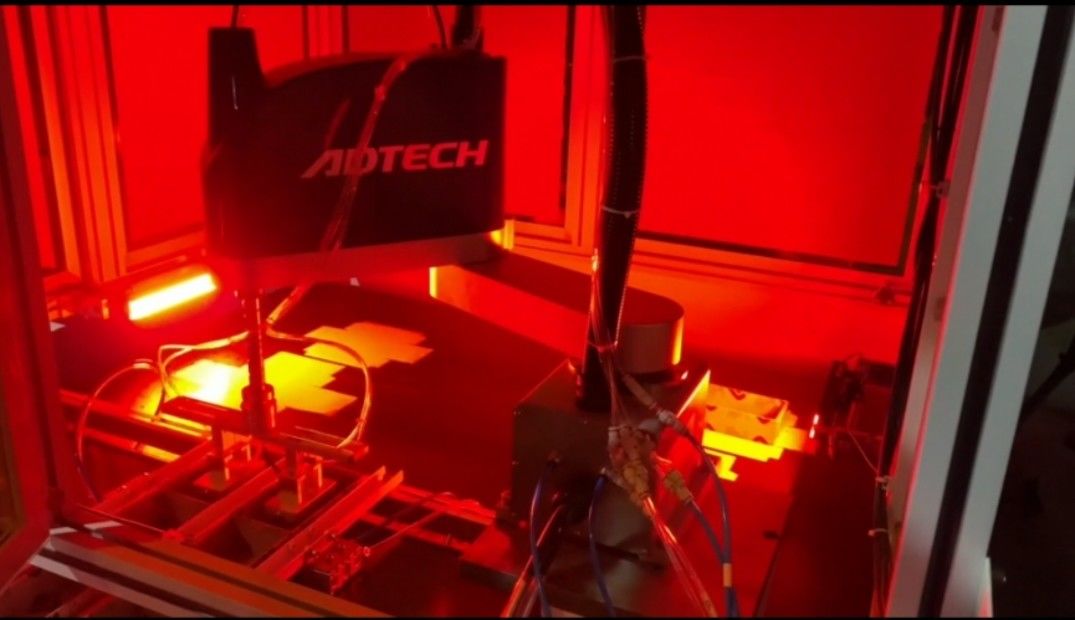

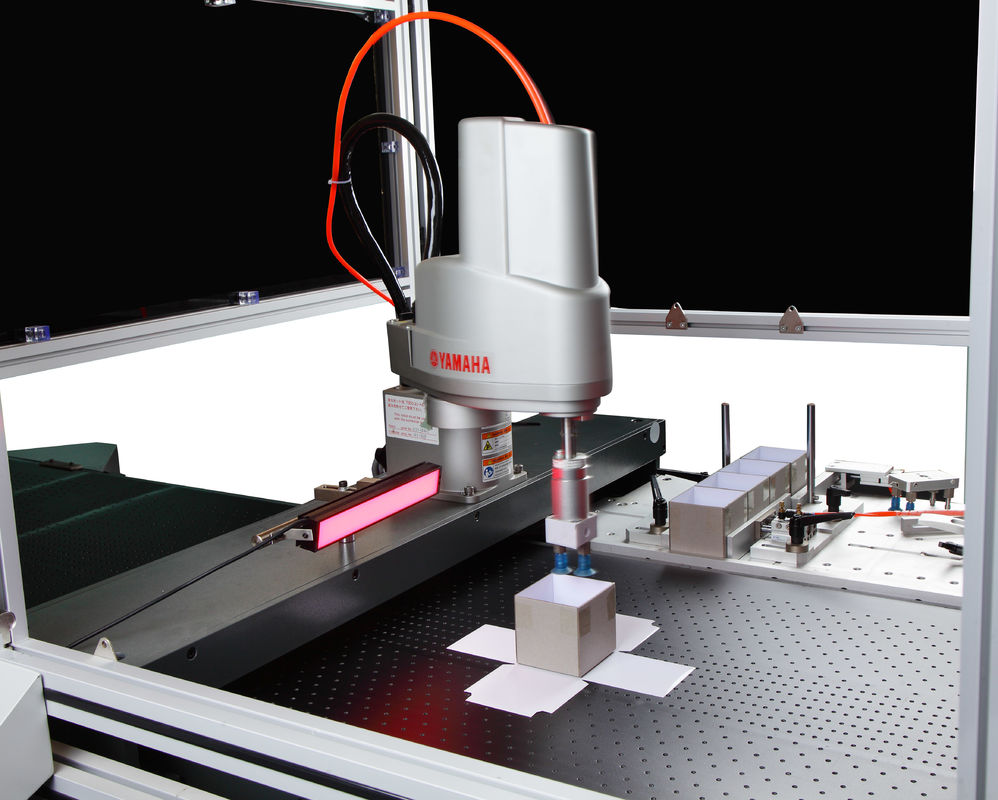

1, SCARA (Selective Compliance YAMAHA Robot Arm) για την ανίχνευση του γκρίζου κουτιού

2. Γερμανία Balser κάμερα με την Ιαπωνία Kowa Lens σε 10 εκατομμύρια pixel σύστημα εντοπισμού

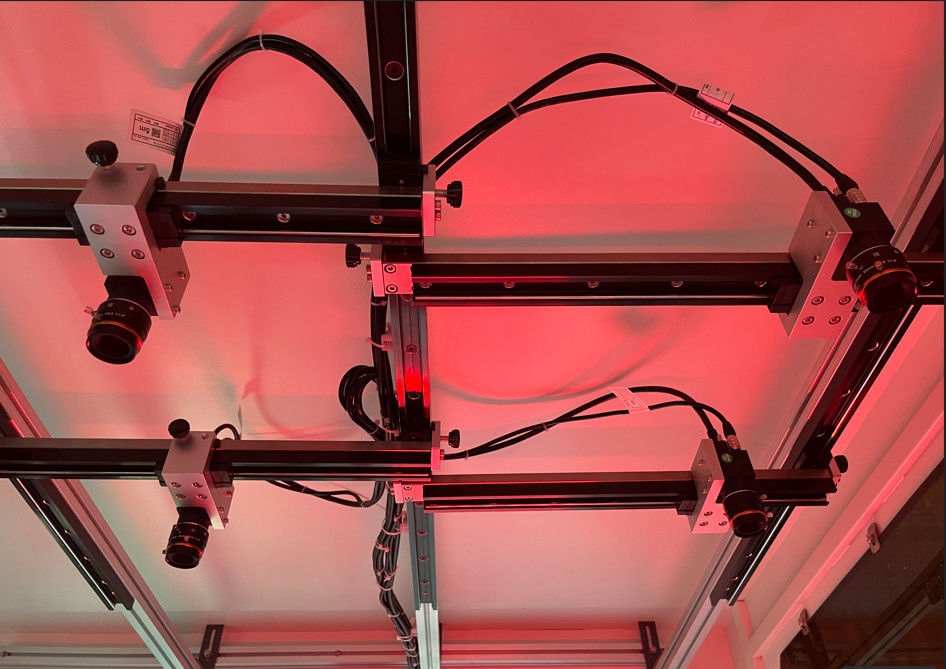

3- Διπλή κάμερα με XY Spool για τοποθέτηση.

Χαρακτηριστικά του προϊόντος:

Χρησιμοποιώντας δύο βιομηχανικές κάμερες με πέντε megapixels, και ένα ρομποτικό χέρι YAMAHA για την τοποθέτηση, υψηλή ακρίβεια τοποθέτησης ((± 0.1mm).

Υψηλός ρυθμός παραγωγής, ταχύτητα παραγωγής άκαμπτου κουτιού έως 25-35pcs/min· κατασκευαστής κιβώτων και τοποθετημένο προϊόν ταχύτητα έως 20-30pcs/min.
Χρησιμοποιώντας ένα ανεξάρτητο σύστημα ελέγχου ανθρώπου-μηχανής, ο χρόνος μεταφοράς μηχανής είναι σύντομος, γρήγορη έκδοση μεταφοράς.
Η τροφοδοσία είναι σταθερή, δεν ρουφάει εύκολα διπλά φύλλα, μειώνει το ποσοστό απόρριψης του προϊόντος.

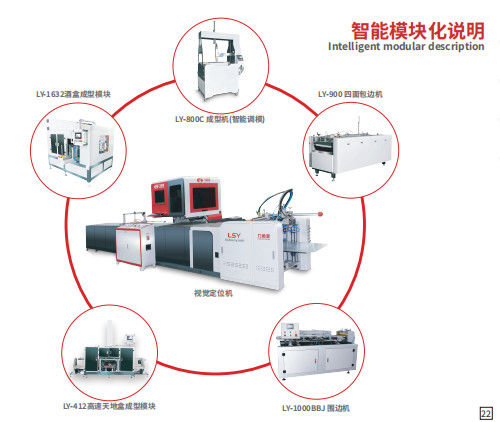

Ανεξάρτητη μονάδα κολλήματος και τοποθέτησης, μπορεί να συνδυαστεί προαιρετικά με μηχανή κολλήματος γωνίας, μηχανή κατασκευής κουτιών πλέξης,Πνευματικές μηχανές και μηχανές κατασκευής θήκων κλπ. για την παραγωγή θήκων, τοποθετημένο, άκαμπτο κουτί και ανοιχτό παράθυρο. Είναι ισχυρό και επεκτάσιμο για το μελλοντικό προϊόν

Προδιαγραφές
