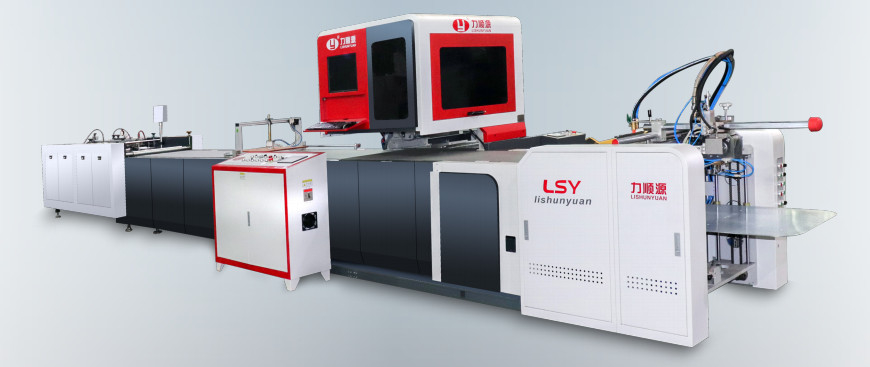

Αυτόματη οπτική τοποθέτηση τεσσάρων πλευρών μηχανή κατασκευής σκληρού κάλυψης 380V

Αυτόματη μηχανή κατασκευής τετραπλευρών καλύμματος 380V

Εικονική συσκευή κατασκευής υποθέσεων στο περιτύλιγμα

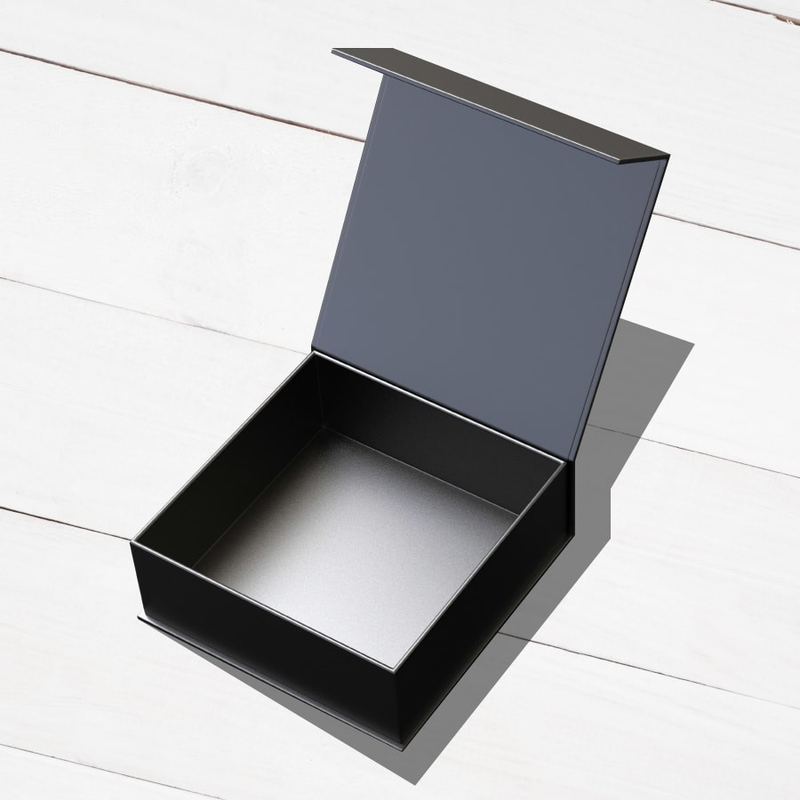

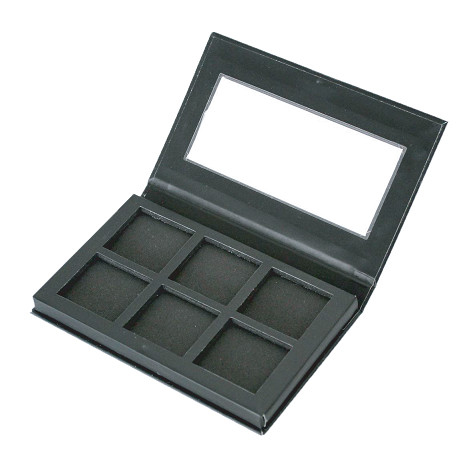

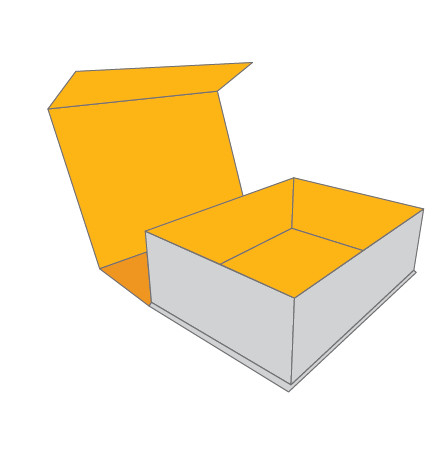

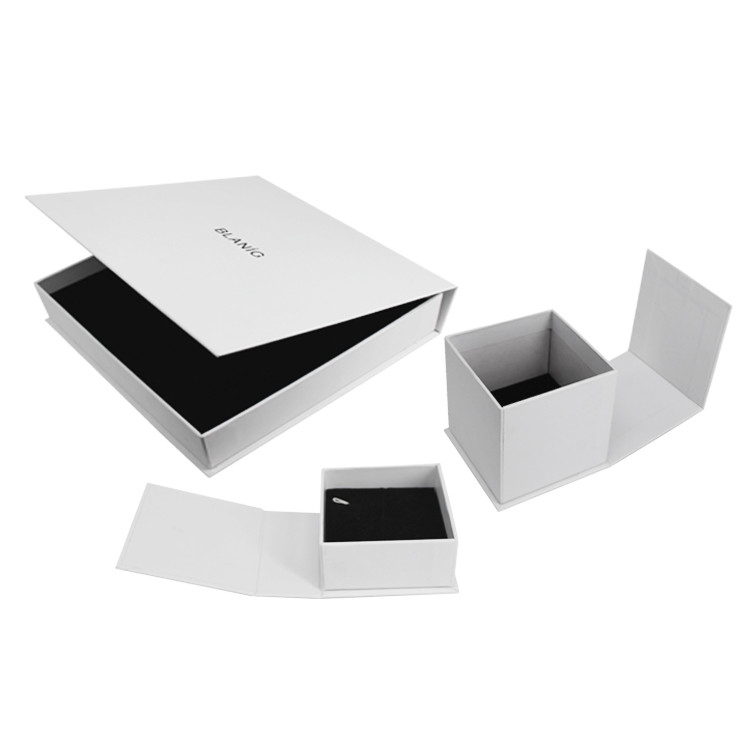

LY-485C-PK Πλήρως αυτόματη μηχανή κατασκευής θήκης, είναι ένας συνδυασμός οπτικής τοποθέτησης, τεσσάρων πλευρών που καλύπτουν τις ενότητες.,Κουτιά για κέικ, κουτιά για τσάι, κουτιά για καλλυντικά) βιβλιοθήκη σκληρής επιφάνειας, εξώφυλλα σημειωτικών, ημερολόγιο γραφείου, φακέλους κλπ.

Χαρακτηριστικά του προϊόντος:

• Χρησιμοποιώντας δύο βιομηχανικές κάμερες με πέντε megapixels, και το ρομποτικό χέρι YAMAHA για την τοποθέτηση, υψηλή ακρίβεια τοποθέτησης ((± 0,1mm).
• Ι υψηλή ταχύτητα παραγωγής, με ταχύτητα κατασκευής κιβωτίων και τοποθέτησης 20-30pcs/min.
• Χρησιμοποιώντας ανεξάρτητο αυτόματο σύστημα ελέγχου, ο χρόνος προσαρμογής της μηχανής είναι σύντομος, γρήγορα μετατοπίζεται το καλούπι.
• l Η μονάδα του κεντρικού υπολογιστή μπορεί να ρυθμιστεί σε θέση άκαμπτου κουτιού, ακρίβεια θέσης εντός ± 0,1 mm, ταχύτητα 20-30pcs / min, μπορεί να ταιριάζει προαιρετικά με μηχανή κολλήματος γωνίας,Η μηχανή κατασκευής κουτιών από πλέξιμο ή η ατμομηχανή και μπορεί να επεκταθεί για την παραγωγή διαφορετικών ειδών προϊόντων στο μέλλον.

Αποτελείται από τα ακόλουθα τμήματα:

1. Έλεγχος τροφοδοτήρα με σερβοκινητήρα
2Λειτουργία αναστροφής τροφοδοσίας χαρτιού
3Πνευματικές βαλβίδες ελέγχου κενού μεγάλης διαμέτρου
4. Το ελαστικό κυλίνδρο πίεσης για το χαρτί τροφοδοσίας
5Αντιστατική πλατφόρμα για χαρτί
6Η λειτουργία αυτόματης ανύψωσης για την τροφοδοτική στοίβα
7. Τροφοδοτική στοίβα αυτόματη διακοπή όταν το πάνω χαρτί στη θέση Feeder έλεγχο από κινητήρα servo

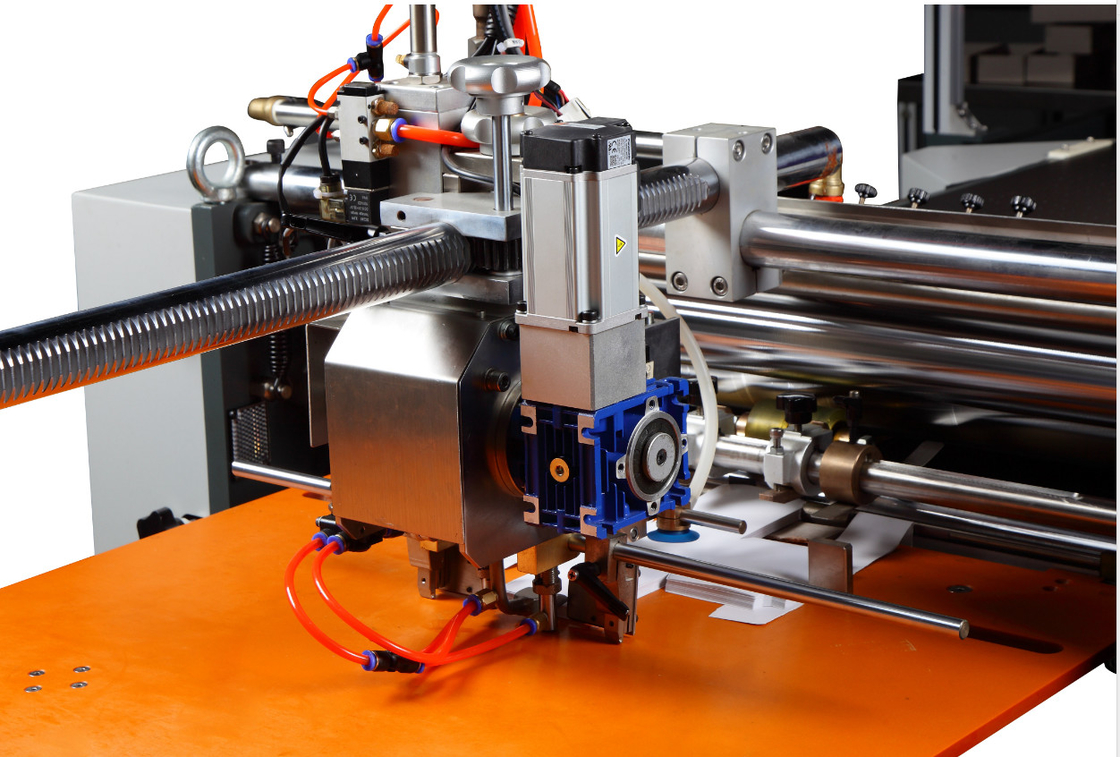

Τοποθέτηση

1, SCARA (Selective Compliance YAMAHA Robot Arm) για την ανίχνευση του γκρι κουτιού

2. Γερμανία Balser κάμερα με την Ιαπωνία Kowa Lens σε 10 εκατομμύρια pixel σύστημα εντοπισμού

3- Διπλή κάμερα με XY Spool για τοποθέτηση.

Σχηματισμός μερών και πίεση φυσαλίδων

1Αυτόματη ρύθμιση με servos.

2. Διπλή συσκευασία αύξηση της παραγωγής

3Εικονικό σύστημα οδήγησης

4Η συσκευή συναγερμού για σύγκρουση

5. Σηκώστε το κουτί κρατώντας την πλευρά του κουτιού

6. Ανθεκτικό στις γρατσουνιές για το χαρτί

7Η συσκευή που πιέζει το κουτί προς τα κάτω

Ηλεκτρικό σύστημα ελέγχου

1Αυτοματοποιημένος έλεγχος με σταθερό σύστημα.

2Μεταφορά καλούπι γρήγορα, γρήγορη ρύθμιση μηχανή.
